挥发性有机物监测系统

　　一、系统概述

　　1.1遵循标准

　　AL-VOCs-1000报警式挥发性有机物监测系统符合以下标准的要求：

　　DB 44/ T 1947—2016

　　固定污染源 挥发性有机物排放连续自动监测系统 光离子化检测器(PID)法技术要求

　　HJ/T212-2005 污染源在线自动监控(监测)系统传输标准

　　JJF1172-2007 挥发性有机化合物光离子化检测仪校准规范

　　1.2系统特点

　　系统主要特点如下：

　　1.采用进口高性能PID光离子传感器;

　　2.检测VOCs浓度及主要特征污染物浓度、系数;

　　3.采用抽取方式进行采样，经过油水分离、过滤后进入分析仪，充分保证分析精度，减少维护量和延长分析仪器寿命;

　　4.具有标定功能，确保仪器自动运行期间的精度、稳定性；

　　5.分析过程不产生二次污染。

　　6.具有RS232/RS485信号输出、数据恢复、数据存储等功能;

　　7.提供现场数据查询、报表统计、数据打印等功能，直观显示气体浓度、单位、工作状态等;

　　8.全量程范围温度数字自动跟踪补偿，保证测量准确性。

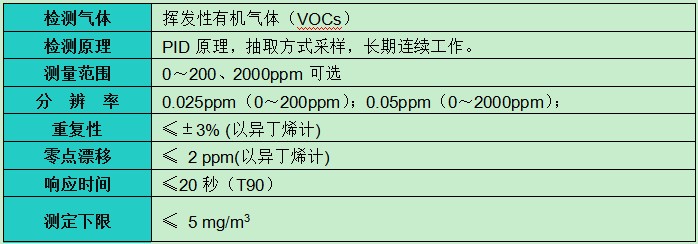

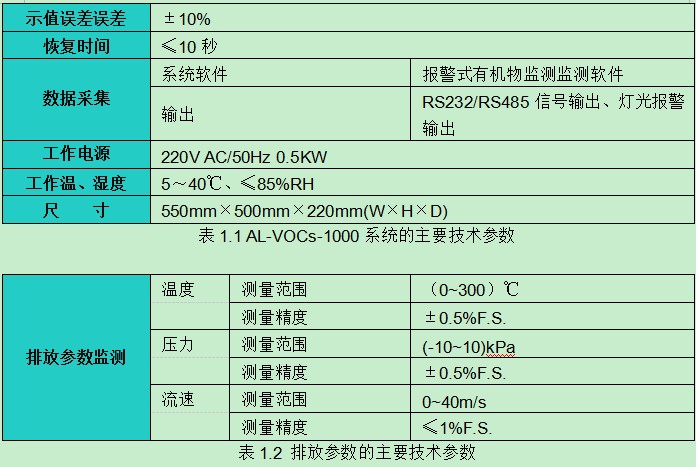

　　1.3系统主要技术参数

　　二、系统组成

　　AL-VOCs-1000挥发性有机物排放连续自动监测系统由采样单元、气体控制器、分析单元监测子系统以及数据采集与处理子系统构成。

　　1)采样单元

　　a.固定污染源型：采样探头、采样管、过滤器、采样泵等组成。

　　b.无组织排放型：防雨采样装置、采样探头、采样管、过滤器、采样泵等组成。

　　2)分析单元：由光离子化检测器、数据处理模块等组成。

　　3)控制及通讯单元：由显示控制等组态集成模块及软件控制系统组成。

　　5)其他辅助设备：包括仪器设备所需要的机柜、安装固定装置等。

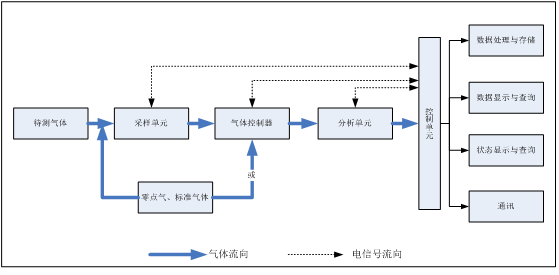

　　图2.1系统示意图

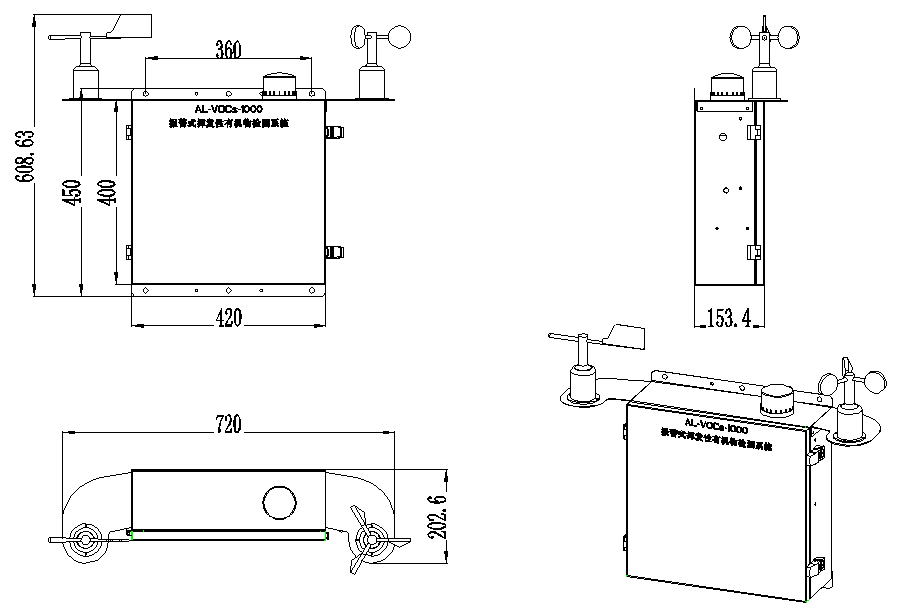

　　以下为系统仪表柜的图示介绍：

　　图2.2.1 固定污染源型实物图：

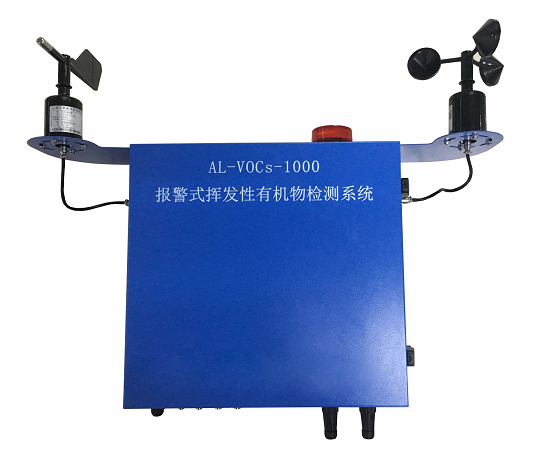

　　图2.2.2 无组织排放型实物图：
